Стационарная установка, неинвазивное измерение скорости, объемного и энергетического расхода жидкости с использованием технологии времени прохождения.

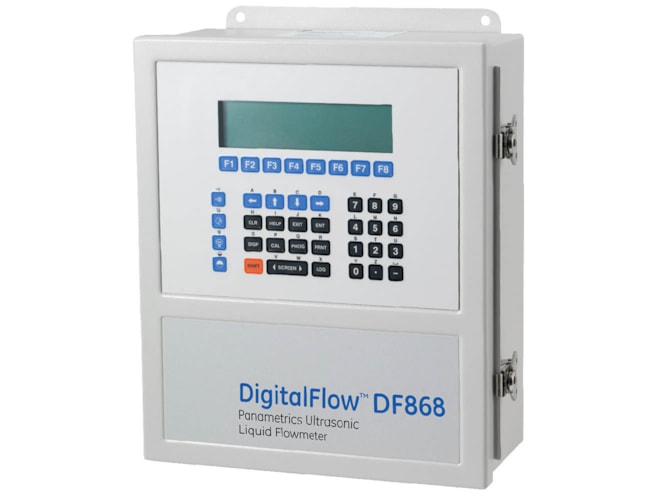

Ультразвуковой расходомер Panametrics DigitalFlow DF868 — это полнофункциональный стационарный расходомер жидкости, разработанный для удовлетворения всех ваших потребностей в измерении расхода и энергии. Запатентованная технология цифровой обработки сигнала Correlation Transit-Time обеспечивает измерения без дрейфа в сверхчистых и самых «грязных» жидкостях. К ним относятся жидкости с пузырьками газа и твердыми частицами, для которых ранее требовались доплеровские расходомеры.
Области применения DF868:
Очищенные углеводороды
Нефтепродукты
Сырая нефть
Смазочные масла
Дизельное топливо и мазуты
Растворители
Вода и сточные воды
Горячая/охлажденная вода
Водно-гликолевые растворы
Химические вещества
Другие жидкости
Двухканальная версия снижает затраты и повышает производительность
Дополнительная двухканальная/двухлучевая модель может быть настроена пользователем для различных применений. Его можно настроить для измерения расхода в двух отдельных трубах с помощью одного расходомера, что снижает стоимость измерения в каждой точке. Для минимизации влияния искажений профиля потока, завихрений потока и перетоков, а также для достижения максимальной точности, можно установить два комплекта датчиков на одну трубу.
Измерение расхода снаружи трубы
С помощью накладных датчиков расхода DF868 измеряет расход в металлических, пластиковых или даже бетонированных трубах, не проникая через стенку трубы. Для фиксации накладных датчиков доступны различные зажимные приспособления, подходящие для труб различных размеров, типов датчиков и способов крепления (например, цепь, трос, липучка, магнит, болтовое крепление или сварной стальной хомут с металлической лентой). Наше универсальное зажимное приспособление включает линейные направляющие для упрощения установки датчиков для точного измерения расхода. Имеется также специальное зажимное приспособление для труб малого диаметра с миниатюрными датчиками, упрощающее измерение расхода в трубах диаметром от 0,5 до 2 дюймов.
Смачиваемые датчики для максимальной точности
Смачиваемые датчики без помех доступны для максимальной производительности. После правильной установки точность времени прохождения сигнала более 1% достигается в большинстве случаев применения, что соответствует характеристикам дорогостоящих калиброванных на заводе расходомеров. Диапазон измерений составляет от 0,1 до 40 футов/с (от 0,03 до 12,2 м/с) при динамическом диапазоне 400:1 для труб диаметром от 1 до более 200 дюймов. Измерение не приводит к загрязнению, не создает помех и не вызывает падения давления. DF868 полностью цифровой, поэтому показания не дрейфуют, и он не требует регулярного обслуживания, поскольку не имеет подвижных частей, подверженных износу, и отверстий, которые могут засориться.
Двойной ЖК-дисплей, регистратор данных и широкий выбор вариантов ввода/вывода
Все расходомеры DF868, как одноканальные, так и двухканальные, оснащены двумя независимыми программируемыми пользователем графическими ЖК-дисплеями, что обеспечивает одновременный доступ к большему количеству данных. Вы можете гибко отображать любые параметры на любом ЖК-дисплее в различных числовых и графических форматах. Примеры включают цифровое отображение измерений расхода в реальном времени, графики расхода в реальном времени и диагностические формы сигналов, а также числовое и графическое отображение данных встроенного регистратора данных на 43 000 точек. Также можно добавить до 12 изолированных выходов 4–20 мА, до шести герметичных или стандартных реле сигнализации и до 12 выходов частоты/сумматора.
Встроенная функция измерения энергии
Еще одной особенностью, делающей расходомер DF868 таким мощным и универсальным расходомером, является программное обеспечение для измерения энергии, входящее в комплект каждого расходомера. DF868, с дополнительными термометрами сопротивления (RTD) и платами ввода, расширяет преимущества ультразвукового измерения расхода до измерения энергии. К преимуществам относятся измерение расхода и температуры без проникновения в трубу и совместимость с трубами диаметром от 1 до 200 дюймов (от 25,4 мм до 5 м). Расходомер DF868 измеряет расход энергии в системах отопления и охлаждения на основе воды и воды/гликоля при температуре от -4 до 410 °F (от -20 до 210 °C). Проконсультируйтесь с Instrumart по поводу использования с другими жидкостными системами.
Для обеспечения совместимости с существующими или выбранными температурными приборами расходомер DF868 доступен с тремя платами аналоговых входов. Плата входа преобразователя обеспечивает питание токовой петли 24 В постоянного тока и два изолированных входа 4–20 мА для преобразователей. Для приложений, требующих необработанных термометров сопротивления (RTD), плата входа RTD имеет два изолированных трехпроводных входа RTD для температур от -100 до 350 °C (от -148 до 662 °F).
Расходомер DF868 использует метод измерения расхода по времени прохождения.
Метод измерения по времени прохождения использует пару преобразователей, каждый из которых посылает и принимает кодированные ультразвуковые сигналы через жидкость. При течении жидкости время прохождения сигнала вниз по потоку короче, чем вверх по потоку. Разница во времени прохождения пропорциональна скорости потока. DigitalFlow DF868 измеряет эту разницу во времени и использует запрограммированные параметры трубы для определения расхода и направления.
Автоматическая подстройка под изменяющиеся свойства жидкости
Наша уникальная функция автоматического слежения (ATW), стандартная для всех расходомеров DigitalFlow DF868, обеспечивает точное измерение расхода даже при неизвестных или изменяющихся свойствах жидкости. Подобно режиму поиска в автомобильной стереосистеме, ATW динамически сканирует окно приёмника при каждом изменении скорости звука в жидкости. Эта мощная функция позволяет измерять расход, когда скорость звука в жидкости неизвестна, изменяется из-за значительных температурных перепадов или когда в многопродуктовый трубопровод начинает поступать новая жидкость.
ATW работает как с накладными, так и с контактирующими с жидкостью преобразователями, осуществляя поиск надежного принимаемого ультразвукового сигнала. Это достигается путем изменения времени между сигналом передачи и окном приема сигнала до тех пор, пока сигнал не будет найден. Окно отслеживания автоматически проходит диапазон временных интервалов в зависимости от минимальной и максимальной ожидаемой скорости звука, запрограммированной пользователем.
Окно перемещается (отслеживает) в соответствии с изменениями скорости звука в жидкости. После обнаружения оптимального сигнала ATW захватывает его до следующего значительного изменения скорости звука. После этого ATW возвращается в режим поиска до тех пор, пока оптимальный сигнал не будет снова найден.
Экономичный и экономичный
Чтобы быть по-настоящему ценным, расходомер должен быть максимально экономичным в эксплуатации и владении, насколько это возможно в полевых условиях. Благодаря новейшим микросхемам и технологиям производства, расходомер DigitalFlow DF868 рассчитан на долгие годы службы. Полностью твердотельный, DigitalFlow DF868 практически не изнашивается и не требует обслуживания, что обеспечивает минимальное время простоя и низкие затраты на техническое обслуживание.
DigitalFlow DF868 продолжит экономить деньги, оптимизируя процесс измерения и сокращая трудозатраты.
Национальные складские номера (NSN)
Следующие национальные складские номера относятся к ультразвуковому расходомеру Panametrics DigitalFlow DF868:
NSN
